Het project Netuitbreiding 20kV Eibergen betreft de aanleg van twee nieuwe 20kV ringverbindingen (middenspanning) van in totaal 25,6 kilometer. Naast de aanleg van de 20kV ringverbindingen worden 11 elektriciteitsruimtes omgebouwd, vervangen of nieuw geplaatst. Het ombouwen en het vervangen en plaatsen van nieuwe elektriciteitsruimtes is nodig om het bestaande middenspanningsnetwerk aan te sluiten op de nieuwe 10kV ringverbindingen.
De te vervangen elektriciteitsruimtes worden indien mogelijk op of nabij dezelfde locatie geplaatst. De nieuw te plaatsen elektriciteitsruimtes zijn groter dan de bestaande ruimten. Wanneer op een bestaande locatie onvoldoende ruimte aanwezig is, is in samenspraak met de Gemeente Berkelland in de directe omgeving gezocht naar een geschikte locatie.
| Planning (voorlopig) | ||
|---|---|---|
| Wat gaat Liander doen? | ||
| Status | ||
| Eind 2023 | Voorbereidende werkzaamheden (inclusief aanvragen vergunningen) | Afgerond |
| Maart 2024 | Start ombouw, vervangen en plaatsing elektriciteitsruimtes | In uitvoering |
| Mei 2024 | Start realisatie 20kV kabelverbindingen | In uitvoering |
| April 2025 | Verwachte einddatum werkzaamheden | Gepland |

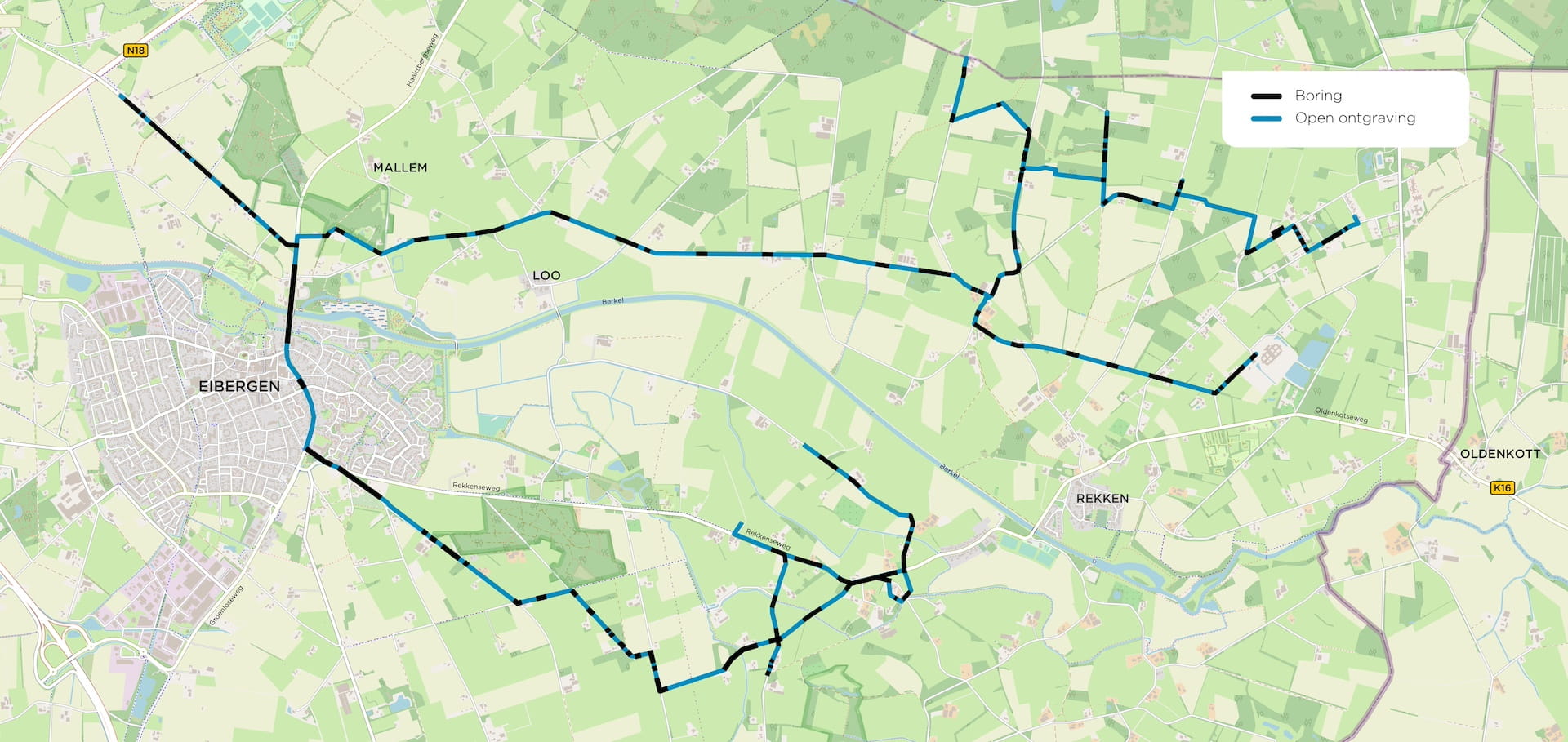

Zie hieronder de overzichtskaart met het ontwerp van de kabelroute voor project Eibergen. Deze kabelroute is onder voorbehoud en kan mogelijk wijzigen.
Klik op de kaart voor een vergroting.
Bekijk de online flyer van fase 1
Bekijk de online flyer van fase 3
Bekijk de online flyer van fase 4
Bekijk de online flyer van fase 7
Binnen het Programma NuGelre is recent voor het eerst de Watucab™ methode toegepast. Met deze methode worden kabels doormiddel van waterdruk geïnstalleerd in mantelbuis.
Het traject bestond uit 2 gekoppelde bundelboringen met een totale lengte van 970 meter. Er zijn 3 stuks 630mm2 MS-kabels geïnstalleerd in 3 HPE mantelbuizen van 110mm. Door in deze situatie de Watucab™ methode toe te passen was de gerealiseerde trekkracht slechts 40% van de maximaal toelaatbare trekkracht op de kabel. Ook het aanleggen van mantelbuizen in open ontgraving is mogelijk. Hiermee kan de uitvoering gefaseerd worden gerealiseerd en wordt omgevingshinder tot een minimum beperkt.
Elektriciteitshuisjes zijn ook bekend als elektriciteitsruimtes. De technische term is middenspanningsruimte. De 'huisjes' zijn de afgelopen jaren groter geworden, zoals te zien is op de afbeelding. De te vervangen elektriciteitshuisjes worden indien mogelijk op of vlakbij dezelfde plek geplaatst. De nieuw te plaatsen elektriciteitshuisjes zijn groter dan de bestaande en hebben een afmeting van 3,6 meter bij 2 meter bij 2,11 meter (lxbxh). Het elektriciteitshuisje zet middenspanning (10kv) om in laagspanning met een transformator. Deze laagspanning komt uit bij de eindgebruikers.
Naast dit formaat wordt er regelmatig een groter formaat geplaatst, de technische term voor deze grote ruimte is een distributieruimte. Deze ruimtes zetten 20kv middenspanning om in 10kv met een grote transformator, vandaar het verschil in grootte. Distributieruimtes hebben een afmeting van van 6,4 meter bij 2,5 meter bij 2,4 meter (lxbxh).
Om aan de toenemende vraag te voldoen, is er een complete opwaardering van het bestaande net nodig. We leggen kabels, bouwen elektriciteitsruimtes en realiseren nieuwe stroomaansluitingen. Liander treft, samen met aannemers en leveranciers, maatregelen om de betrouwbaarheid van het elektriciteitsnet te garanderen. Het Liander programma Netuitbreiding Gelre (afgekort als NuGelre) is een samenvoeging van zo’n 60 projecten. Dit betekent ruim 2.000 kilometer aan kabels en ongeveer 1175 elektriciteitsruimtes.
Door deze uitbreiding zorgen wij ervoor dat u ook in de toekomst gebruik kunt blijven maken van ons betrouwbare elektriciteitsnet, voor bijvoorbeeld het laden van uw auto, elektrisch koken, duurzaam verwarmen en het opwekken van energie. We gaan onder andere het elektriciteitsnet aanpassen door het verzwaren van de infrastructuur. Op deze manier kunnen we de transportbeperkingen en overbelastingen opheffen en het net tot 2035 in dit gebied toekomstvast maken. Het gehele programma dient gerealiseerd te zijn op 31 december 2035.
Meer over programma NuGelre leest u op de pagina: Programma Netuitbreiding Gelderland.
Aannemer Van de Heuvel is, samen met Liander, verantwoordelijk voor de netuitbreiding in de Achterhoek (gebied 3).
Programma NuGelre is aanvullend op de reguliere werkzaamheden van Liander in dit gebied. Er zijn namelijk extra mensen en middelen nodig om het werk uit te voeren. Liander heeft daarom hulp ingeschakeld van enkele aannemers.
Liander, de aannemer en de gemeente informeren u regelmatig over de voortgang het project. Het informeren gaat via verschillende kanalen waaronder;
Het werken aan het elektriciteitsnet gaat niet onopgemerkt. 1 op de 3 straten gaat de komende jaren open om de verzwaring van het elektriciteitsnet te realiseren. Een stevige klus die we niet kunnen uitvoeren zonder hinder te veroorzaken. Denk bijvoorbeeld aan verkeershinder of geluidshinder. Ook verandert mogelijk de openbare ruimte bij u in de buurt doordat er een elektriciteitsruimte komt te staan of overleggen we of we kabels kunnen leggen op uw grondgebied.
We begrijpen dat overlast niet fijn is. Wel rekenen we op uw begrip. Voor een betrouwbaar energienet moet er de komende jaren bijna overal gewerkt worden. Daar gaan we met zijn allen last van krijgen. We doen ons best om de overlast tot een minimum te beperken en u zo goed mogelijk te informeren.
Tijdens de werkzaamheden kan er tijdelijk hinder zijn in de openbare ruimte. Denk hierbij aan een minder goede bereikbaarheid van de stoep en omleidingen. Het kan in specifieke situaties voor hele grote klantaansluitingen voorkomen dat zij iets van de werkzaamheden merken. Liander neemt tijdig contact op als u last krijgt van stroomonderbrekingen.
De locaties van kabels en elektriciteitshuisjes zijn in nauw overleg met uw gemeente bepaald. Samen met de gemeente wordt een afweging gemaakt welke locaties het meest geschikt zijn. Hierbij is gekeken naar bijvoorbeeld bestaande kabels en leidingen en de aanwezigheid van groen, inpassing in het (stedelijk) gebied en verkeersveiligheid. Bij ieder project is hier volop aandacht voor.
Het uitgangspunt is om kabels en elektriciteitshuisjes zoveel mogelijk in openbare gronden te plaatsen en leggen. Op (openbare) grond van de gemeente is het plaatsen van ruimtes meestal vergunningsvrij. Voor de aanleg van de kabels dient wel een vergunning aangevraagd te worden. De locaties van de elektriciteitshuisjes in de openbare ruimte zijn vastgesteld in samenspraak met de gemeente. Indien huisjes op privaat eigendom worden geplaatst, gebeurt dit in samenspraak met de grondeigenaar.
Meer informatie over de elektriciteitshuisjes vindt u op deze informatiepagina.
Het resultaat is een robuust energienetwerk voor iedereen in de regio. Liander is als netbeheerder verantwoordelijk voor het elektriciteitsnet. Eén van onze taken is het uitbreiden, onderhouden en vernieuwen van deze energienetten. De huidige overvolle elektriciteitsruimtes worden, met deze werkzaamheden, ontlast. Hierdoor ontvangen bedrijven en particulieren de benodigde stroom. Ook worden nieuwe wijken en bedrijven aangesloten op het net en is er extra ruimte op het stroomnet om elektriciteit terug te leveren.
Het elektriciteitshuisje - ook wel elektriciteitsruimte genoemd - is een belangrijke bouwsteen van ons energienetwerk. De huisjes garanderen dat u nu, en in de toekomst, uw woning kan verwarmen, elektrisch kan koken en uw elektrische auto kan opladen.
Voor vragen kunt u terecht bij onze omgevingsmanager via nugelre@liander.nl.
