EMV OS Uilenburg 0,4 microtesla
Contactpersoon: Johan Kroeze
Datum: 22 april 2024
Versiebeheer
| Versienummer | |
|---|---|
| Datum | |
| 0.2 | 15 april 2024 |
| 0.3 | 18 april 2024 |
| 0.4 |
22 april 2024 |
Kwaliteitsborging
Nader in te vullen.
Uitgangspunten:
Berekeningen zijn uitgevoerd conform de nieuwe rekenmethodiek voor onderstations in binnenstedelijk gebied.
Bedrijfszeker vermogen: 80 MVA
Spanningsniveaus: 50/10 kV
Tabel 1: Hoofdcomponenten onderstation Uilenburg.
| Component | ||
|---|---|---|
| Spanningsniveau | ||
| Aantal | ||
| Voedende kabels | 50 kV | 3 |
| Transformatoren | 50/10 kV | 3 |
| Transformatorverbindingen | 10 kV | 4 |
| Schakelinstallaties | 10 kV | 2 |
| Afgaande kabels | 10 kV | 54 |

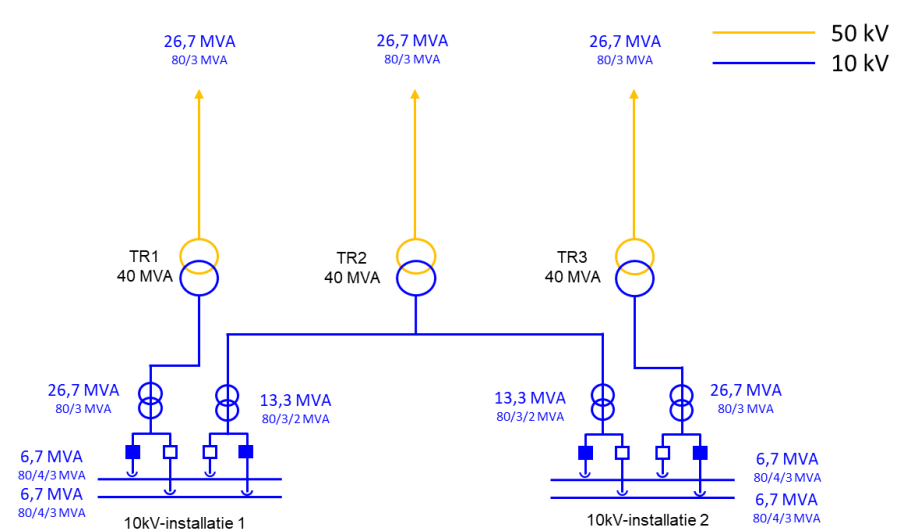

Figuur 1: Vermogensverdeling van onderstation Uilenburg op basis van het bedrijfszeker vermogen (80MVA).
