Contactpersoon: Johan Kroeze
Datum: 08 juli 2024
| Versienummer | |
|---|---|
| Datum | |
| 0.1 | 11 maart 2024 |
| 0.2 | 14 mei 2024 |
| 0.3 | 08 juli 2024 |
Berekeningen zijn uitgevoerd conform de nieuwe rekenmethodiek voor onderstations in binnenstedelijk gebied.
Bedrijfszeker vermogen: 106 MVA
Spanningsniveaus: 150/10 kV
| Component | ||
|---|---|---|
| Spanningsniveau | ||
| Aantal | ||
| Voedende kabels | 150 kV | 3 |
| Transformatoren | 150/10 kV | 3 |
| Transformatorverbindingen | 10 kV | 4 |
| Schakelinstallaties | 10 kV | 2 |
| Afgaande kabels | 10 kV | 54 |
Tabel 1: Hoofdcomponenten onderstation Rhynspoor.

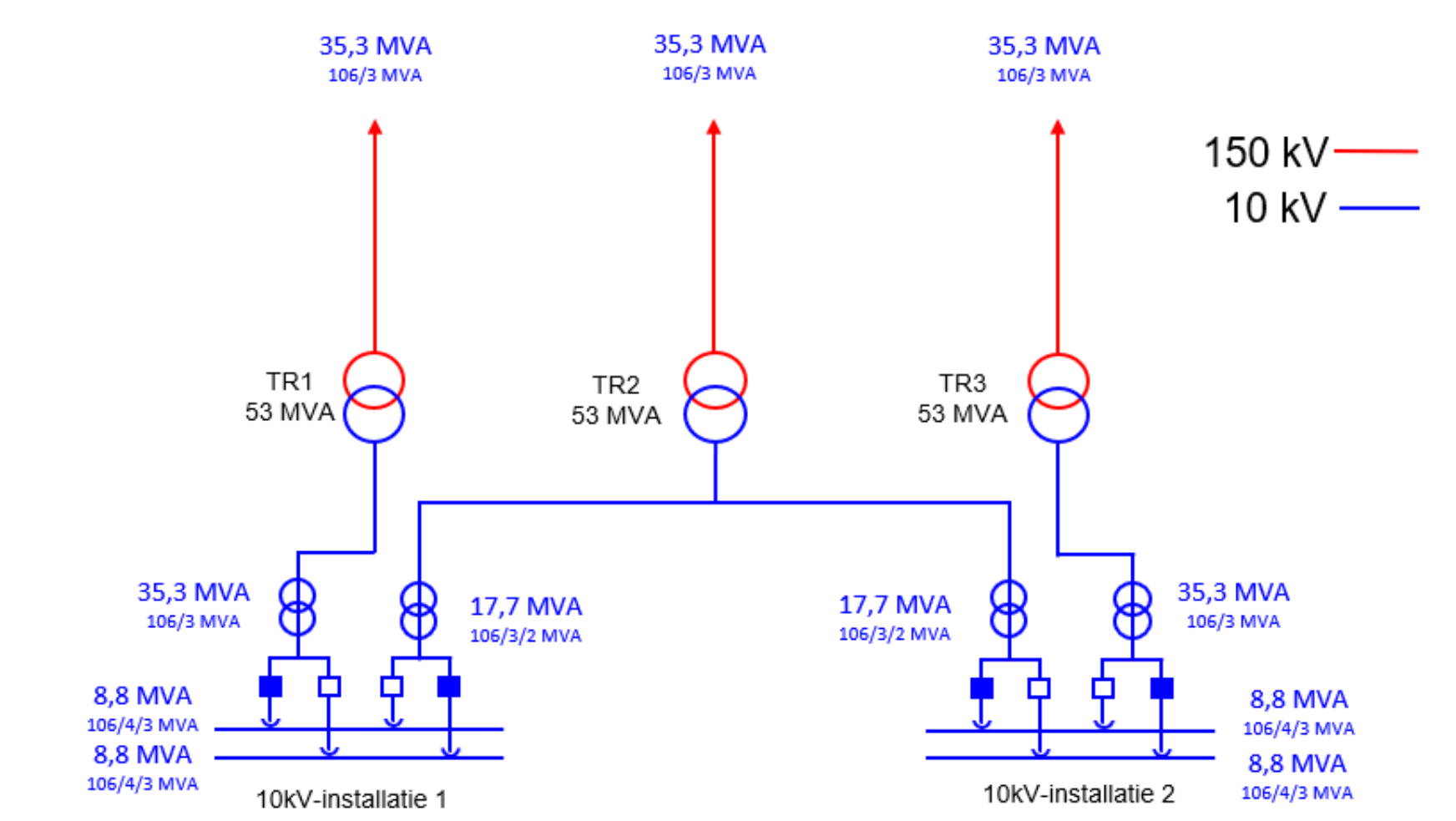

Figuur 1: Vermogensverdeling van onderstation Schipluidenlaan op basis van het bedrijfszeker vermogen (106 MVA).
